油浸式變壓器的主要部件
油浸式變壓器的主要部件及其功能

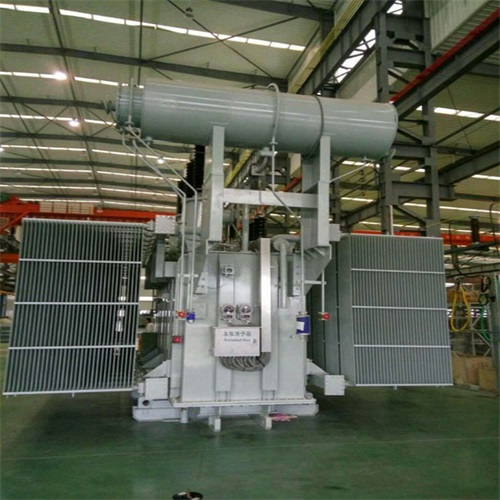

油浸式變壓器是電力系統中的重要組成部分，其結構復雜且功能多樣。為了確保變壓器的正常運行和長期穩定性，其內部包含了多個關鍵部件。這些部件協同工作，共同承擔著電壓變換、電流傳遞、散熱和絕緣等重要任務。
一、鐵芯
鐵芯是油浸式變壓器的核心部件之一，它構成了變壓器的磁路部分。鐵芯的作用主要是提供一個低阻抗的磁通路徑，使得原邊和副邊的繞組能夠通過磁耦合實現電壓的變換。鐵芯通常采用導磁性能良好的硅鋼片疊壓而成，以降低渦流損耗和磁滯損耗。此外，鐵芯的緊固和絕緣也是保證變壓器正常運行的關鍵。
二、繞組
繞組是油浸式變壓器的另一個核心部件，它分為原邊繞組和副邊繞組。繞組的主要作用是傳遞電能，將原邊輸入的電能通過電磁感應傳遞到副邊，從而實現電壓的變換。繞組通常由絕緣銅線或鋁線繞制而成，以保證電流的順暢傳遞和變壓器的效率。同時，繞組的排列和絕緣處理也是保證變壓器安全穩定運行的關鍵。
三、油箱
油箱是油浸式變壓器的外殼，它承載著變壓器的主要部件和絕緣油。油箱的作用是提供一個密封的環境，保護變壓器內部部件免受外界環境的影響。同時，油箱還承擔著散熱的任務，通過自然對流或強制循環，將變壓器內部產生的熱量散發到外界。此外，油箱的密封性和強度也是保證變壓器長期穩定運行的重要因素。
四、絕緣油
絕緣油是油浸式變壓器中的重要介質，它填充在油箱內部，與繞組和鐵芯直接接觸。絕緣油的主要作用是傳遞熱量、提供絕緣保護和冷卻繞組。在變壓器運行過程中，絕緣油通過循環流動，將繞組和鐵芯產生的熱量帶走，并通過油箱散發到外界。同時，絕緣油的高絕緣性能可以防止繞組之間和繞組與鐵芯之間的電氣擊穿，保證變壓器的安全運行。
五、冷卻系統
冷卻系統是油浸式變壓器的重要組成部分，它的作用是通過循環流動將變壓器內部產生的熱量帶走，防止變壓器熱過載。冷卻系統通常由散熱器、冷卻風扇、油泵等組成。在變壓器運行過程中，冷卻系統通過不斷循環流動的絕緣油，將繞組和鐵芯產生的熱量帶走，并通過散熱器散發到外界。對于大型油浸式變壓器，還可能采用強制油循環冷卻方式，以提高冷卻效果。
六、其他附件
除了以上幾個主要部件外，油浸式變壓器還包括一些其他附件，如分接開關、氣體繼電器、溫度計等。分接開關用于調節變壓器的輸出電壓，以適應不同負載的需求。氣體繼電器則用于檢測變壓器內部的故障氣體，當檢測到故障氣體時，會觸發報警或跳閘保護。溫度計則用于監測變壓器的溫度，以確保其在正常工作范圍內運行。
綜上所述，油浸式變壓器的主要部件包括鐵芯、繞組、油箱、絕緣油、冷卻系統以及其他附件。這些部件共同承擔著電壓變換、電流傳遞、散熱和絕緣等重要任務，保證了變壓器的正常運行和長期穩定性。因此，在變壓器的設計、制造和運行過程中，必須充分考慮這些部件的性能和安全性，以確保變壓器的安全穩定運行。
