油浸式電力變壓器的能效

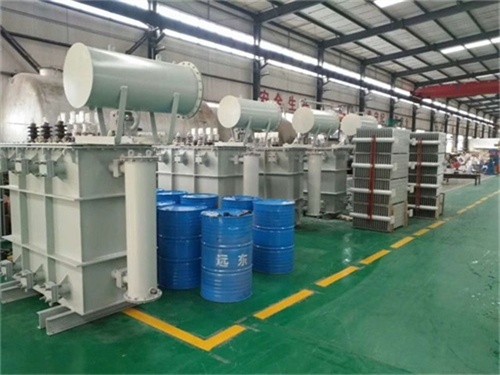

油浸式電力變壓器的能效是衡量其能源利用效率的核心指標，直接影響電網運行成本與碳排放量。以下從能效標準、技術實現、實際應用三方面展開說明：
一、能效標準與等級劃分
1. 國內現行標準
GB 200522024《電力變壓器能效限定值及能效等級》(2025年2月1日實施)：
適用范圍：覆蓋10kV~500kV電壓等級、30kVA~63000kVA容量的油浸式變壓器，新增新能源發電側(光伏、風電、儲能)專用標準。
等級劃分：
1級能效：空載損耗比GB 200522020基準值降低30%以上，負載損耗降低20%以上，適用于高能耗場景(如數據中心、工業生產線)。
2級能效：空載損耗降低20%，負載損耗降低15%，為市場主流選擇(如城市電網、商業綜合體)。
3級能效：為市場準入門檻，2025年后將逐步淘汰。
型號對應關系：
S13型對應3級能效，S20型對應2級能效，S22型對應1級能效;非晶合金變壓器(如SH15)空載損耗比S13低50%，可達到1級能效。
2. 國際標準對比
歐盟Ecodesign指令：要求2025年后新增變壓器空載損耗再降20%，與我國GB 200522024標準接近。
美國DOE標準：側重負載損耗控制，對新能源場景的適配性較弱。
二、能效提升核心技術
1. 材料革新
非晶合金鐵芯：
鐵損比硅鋼片降低70%80%，例如110kV非晶合金立體卷鐵心油浸式變壓器空載損耗比1級能效標準低60%，年節電量達12萬度。
目前已覆蓋35kV及以下電壓等級，110kV產品通過抗短路能力試驗并投入實際應用。
高導磁硅鋼片：如27ZH100牌號硅鋼片，鐵損≤0.98W/kg，較常規材料降低15%。
2. 結構優化
立體卷鐵心技術：
消除傳統疊片接縫處的磁阻，空載損耗降低10%，噪音水平下降510分貝。
結合新型懸掛結構，解決非晶合金鐵芯抗短路能力弱的問題。
繞組設計改進：
采用銅箔繞組減少渦流損耗，負載損耗下降8%;優化繞組排列降低漏磁，附加損耗減少5%8%。
3. 智能控制與散熱
有載調壓開關(OLTC)：根據負載率自動切換檔位，輕載時效率提升5%。
強迫油循環冷卻(OFAF)：散熱效率比自然冷卻(ONAN)提升30%50%，允許更高過載能力。
三、實際應用與經濟效益
1. 典型案例
新能源場景：35kV新能源發電側油浸式變壓器(光伏用)能效等級1級，空載損耗≤1.1kW，負載損耗≤11kW，適應頻繁啟停與寬溫域運行。
工業場景：2500kVA S22型油浸式變壓器年節電約1萬度，減少碳排放7.2噸，5年內電費節省可覆蓋初期成本差額(比S13高10%)。
2. 全生命周期成本優化
初期成本：1級能效變壓器比3級高20%30%，但長期運行成本顯著降低。例如，替換10臺S9型老舊變壓器為S22型，年節電240萬度，投資回收期僅3.2年。
維護成本：全密封波紋油箱設計避免油質氧化，換油周期從3年延長至5年，單次維護成本節省2萬元。
3. 政策驅動與市場趨勢
淘汰機制：2025年起，國內在運變壓器需全面達到2級及以上能效，3級能效產品退出市場。
市場占比：預計2025年2級及以上能效變壓器市占率超80%，非晶合金變壓器在配電領域滲透率突破30%。
四、長期運行與維護建議
1. 負載率優化：控制平均負載率在50%70%(效率峰值區間)，避免長期低載(<30%)導致空載損耗占比過高。
2. 狀態監測：通過紅外測溫、油色譜分析等技術，定期檢測繞組溫度、鐵芯接地電阻，及時發現局部過熱等隱患。
3. 油質管理：每12年進行油樣檢測，確保絕緣油含水量≤15ppm，介電強度≥40kV，延長設備壽命。
總結
油浸式電力變壓器的能效提升是實現“雙碳”目標的關鍵環節。通過材料升級、結構優化、智能控制三重技術路徑，結合政策引導與全生命周期成本管理，可顯著降低電網損耗，推動電力系統綠色轉型。選擇時需綜合考量負載特性、環境條件與投資回報周期，優先選用符合GB 200522024 1級或2級能效的產品，如S22型、非晶合金立體卷鐵心變壓器等。
