油浸式變壓器尺寸和規格型號大全表格

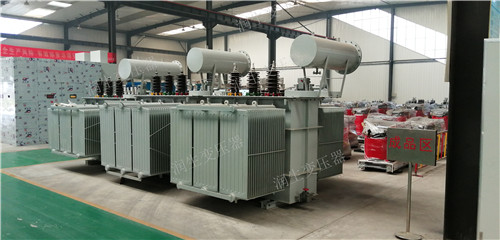

油浸式變壓器因?yàn)榉阑鸬男枨螅话惆惭b于獨立的變壓器室內或戶外，具備體積大、成本低、檢修簡易、排熱好、過負荷能力強、適應環境廣泛的特性。它適用于石化、電力、輕紡、冶金、機械、建材、煤碳、礦山、城建、民航、港口等領域和企業的供電系統，做為額定頻率50HZ，短路容量30～1600KVA，髙壓側額定電流10KV，低壓側額定電流0.4KV配電之用。下面我們來介紹一下油浸式變壓器的尺寸、型式和注意事項。
一、油浸式變壓器規格
容積(KVA)外觀規格軌距
30980*660*1020400*400
501100*710*1100400*450
631130*685*1160400*450
801090*710*1100400*550
1001100*730*1230400*550
1251240*750*1250550*550
1601190*790*1150550*550
2001250*830*1200550*650
2501320*865*1280550*650
3151350*900*1380(臺子長：1.0米，寬1.0米單獨)550*750(550為兩根糟鋼之間橫向距離，750為糟鋼豎向長度)
4001450*970*1350
5001505*1005*1450(臺子長：1.2米，寬1.2米單獨)660*750
6301675*1095*1515(臺子長：1.2米，寬1.2米單獨)660*850
8001755*1145*1560(臺子長：1.2米，寬1.2米單獨)20*850(軌距為820,或者660)
10001865*1295*1650820*850
1250865*1295*1650820*850

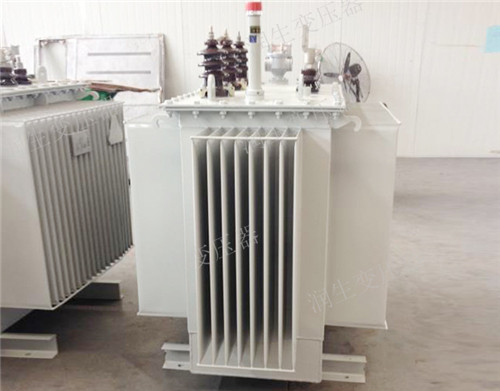

二、油浸式型式
1、非封閉性油浸式變壓器:主要有S8、S9、S10等系列產品，在廠礦企業、農業和工業建筑中廣泛應用。
2、封閉性油浸式變壓器:主要有S9、S9-M、S10-M等系列產品，多用于原油、化工行業中有油漬、多化學物質場地。
3、密封型油浸式變壓器:主要有BS9、S9-、S10-、S11-MR、SH、SH12-M等系列產品，能做廠礦企業、農業、工業建筑等各類場地配電之用。
三、油浸式變壓器使用條件
1.海拔不超過1000m室內或室外
2.最大環境溫度+40℃最大日平均氣溫+30℃
3.最大年平均溫度+20℃最低溫度-25℃
4.可根據需要提供在特殊使用條件下運作
四、油浸式變壓器的注意事項
1、油量在2500kg以上油浸式變壓設備及油量在600kg-2500kg的充油電器設備之間，其防火間距不應小于5m。
2、當鄰近兩部油浸式變壓設備之間的防火間距不符合要求時，應設防火隔墻或防火隔墻頂端加防火水簾。單相油浸式變壓設備之間可只設定防火隔墻或防火水簾。
3、當廠房外墻與房外油浸式變壓設備邊緣的距離低于規范表要求時，該外墻應使用防火墻。該墻與變壓器邊緣的距離不應小于0.8m。
4、廠房外墻距油浸式變壓設備邊緣5m之內時，在變壓器總薄厚加3m的水平線下列及兩邊邊緣各加3m的范圍內，不可設立門窗和孔眼;在其范疇之外的該防火墻上的門和移動式窗，其耐火等級不應低于0.9h。
5、油浸式變壓設備及其它充油電器設備單臺油量在1000Kg以上時，應設貯油坑及公共集油池。
6、油浸式變壓設備應按現行的相關規范規定，設定移動式水噴霧等滅火系統。油浸式廠用變壓器應設在獨立的屋子里，屋子的門應為往外啟動的乙級防火門，并直達房外或過道，不可開向其他屋子。
五、執行標準
a、GB1094.1~2-1996，GB1094.3,.5-2003電力變壓器;
b、GB/T6451-2008三相油浸式電力變壓器性能參數及要求。
