干式變壓器空載損耗表
來源：www.gepintech.cn 責任編輯：變壓器廠家 發布時間：2025-06-03 點擊數：413

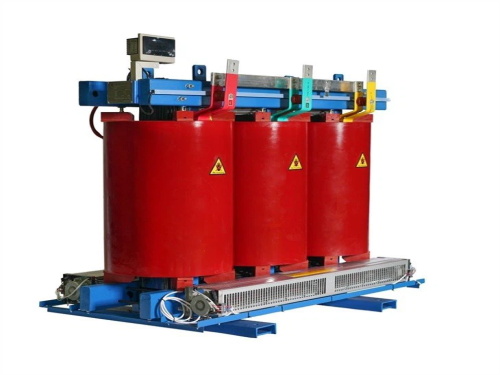

以下是一份干式變壓器空載損耗表(以SCB系列為例)：
| 容量(kVA) | SCB10空載損耗(W) | SCB11空載損耗(W) | SCB12空載損耗(W) | SCB13空載損耗(W) |
|---|---|---|---|---|
| 100 | 390 | 360 | 320 | 320 |
| 125 | 460 | 420 | 375 | 375 |
| 160 | 530 | 480 | 430 | 430 |
| 200 | 605 | 550 | 495 | 495 |
| 250 | 720 | 640 | 575 | 575 |
| 315 | 875 | 790 | 705 | 705 |
| 400 | 970 | 880 | 785 | 785 |
| 500 | 1150 | 1040 | 930 | 930 |
| 630 | 1320 | 1200 | 1070 | 1070 |
| 800 | 1510 | 1360 | 1215 | 1215 |
| 1000 | 1790 | 1590 | 1415 | 1415 |
| 1250 | 2080 | 1880 | 1670 | 1670 |
| 1600 | 2400 | 2200 | 1960 | 1960 |
| 2000 | 3300 | 2740 | 2440 | 2400 |
| 2500 | 3920 | 3240 | 2880 | 2880 |
說明：
空載損耗定義：空載損耗是指變壓器在空載狀態下(即二次側開路，一次側施加額定頻率和額定電壓的正弦波電壓時)所消耗的有功功率，也稱為鐵損。
損耗對比：
從表中可以看出，隨著變壓器容量的增加，空載損耗也相應增加。
同一容量下，SCB12和SCB13系列的空載損耗明顯低于SCB10和SCB11系列，顯示出更高的能效水平。
能效等級：
SCB12和SCB13系列變壓器屬于節能型變壓器，其空載損耗較低，符合現行能效標準的要求。
SCB10系列變壓器已經不能滿足新標準的要求，而SCB11系列變壓器剛剛滿足入門級的要求。
影響因素：
空載損耗的大小與硅鋼片的材料性能、加工工藝及裝備、鐵芯的結構形式等因素密切相關。
降低空載損耗的方法包括使用單位損耗更低的硅鋼片、改進結構和提高制造工藝水平.
