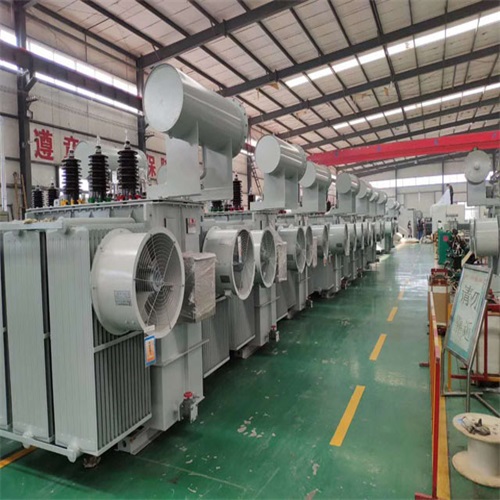

油浸式電力變壓器測量
油浸式電力變壓器測量主要涉及多個方面的測試，以確保其性能和安全符合規定要求。以下是對油浸式電力變壓器測量的詳細解釋：
一、絕緣電阻測量
絕緣電阻測量是評估變壓器絕緣性能的重要手段。測量時，通常采用兆歐表(如Fluke 1507型或2500V兆歐表)進行。測試電壓應根據變壓器的額定電壓等級選擇，通常在500V至5kV之間。對于油浸式變壓器，測試應在油溫接近大氣溫度時進行，以減少溫度對測試結果的影響。測量項目包括高壓對低壓及地(殼)、低壓對高壓及地(殼)的絕緣電阻。合格值通常在溫度20℃時，新變壓器不小于450MΩ，運行中不小于300MΩ，且本次數值比上次數值不得降低30%。同時，還需測量吸收比R60/R12，在10~30℃時應為1.3倍。
二、直流電阻測量
直流電阻測量用于評估變壓器繞組電阻值，以確保繞組中沒有斷路或接觸不良的情況。測量時，可使用直流電橋(如Megger DLRO 10型)或采用電壓降法。在恒定溫度下進行測試，以確保測試結果的準確性。對于油浸式變壓器，測試應在油溫為20°C時進行。繞組電阻應在標準規定的誤差范圍內(通常為±5%)，各相繞組電阻之間的偏差不得超過2%。測量時，非被測試?yán)@組應開路，不能短接，且必須等待電流穩定后再讀數。為了與出廠測量值或過去測量值進行比較，還需將直流電阻值換算到相同溫度時的值。
三、變比測量
變比測量用于驗證變壓器的變比是否符合設計要求。測量時，可使用變比測試儀(如TTR300型)進行。測試環境的溫度和濕度應保持穩定，以避免對測量結果產生影響。對于油浸式變壓器，應根據其冷卻方式和使用環境調整測試條件。變比誤差應符合標準中的規定，通常為±0.5%。
四、短路阻抗及負載損耗測量
短路阻抗及負載損耗測量用于評估變壓器的短路特性和負載能力。測量時，可使用功率分析儀(如Yokogawa WT500型)在低壓側施加電壓，測量高壓側電流及損耗。測試電壓應逐步增加至額定值，以確保數據的準確性。對于油浸式變壓器，測試應在油溫達到50°C時進行，以模擬實際運行條件。短路阻抗及負載損耗應符合標準中的技術要求，通常允許誤差范圍為±5%。
五、空載損耗和電流測量
空載損耗和電流測量用于確定變壓器的空載特性。測量時，使用電壓源和功率分析儀，在額定電壓下測量變壓器的空載損耗和電流。環境溫度對測試結果有影響，應在標準溫度(20°C)下進行測試。對于油浸式變壓器，環境溫度應控制在規定范圍內，以確保結果的可比性。結果應符合標準規定的最大空載損耗和電流值，通常要求空載電流不超過額定電流的2%。
六、溫升測量
溫升測量用于評估變壓器在運行過程中的溫度變化，以確保變壓器在正常工作條件下不會過熱。測量時，在滿負荷條件下運行變壓器，使用熱電偶(如K型)監測繞組和油的溫度。測試時間通常為24小時，以確保溫升達到穩定狀態。對于油浸式變壓器，油溫應保持在40°C至60°C之間，以模擬實際運行條件。結果應符合標準中的溫升限值(如繞組溫升不超過65K)。
七、其他測量項目
除了上述主要測量項目外，油浸式電力變壓器還需進行其他測量項目，如：
介質損耗測量：用于評估變壓器絕緣材料的損耗性能。
油色譜分析：用于監測變壓器油的成分變化，及時發現潛在故障。
局部放電測量：用于檢測變壓器內部的局部放電現象，評估絕緣性能。
八、安全操作規程
在進行油浸式電力變壓器測量時，需嚴格遵守安全操作規程，確保人員和設備的安全。具體措施包括：
確保測試區域周圍設置明顯的警示標志，避免無關人員進入。
操作人員必須佩戴絕緣手套和絕緣鞋，并使用絕緣工具。
在測試過程中，應密切關注設備的運行狀態，及時發現并處理異常情況。
測試結束后，必須對設備進行放電處理，防止殘余電荷對人員造成傷害。
綜上所述，油浸式電力變壓器測量涉及多個方面的測試項目和安全操作規程。通過全面、準確的測量和評估，可以確保變壓器的性能和安全符合規定要求，為電力系統的穩定運行提供有力保障。
