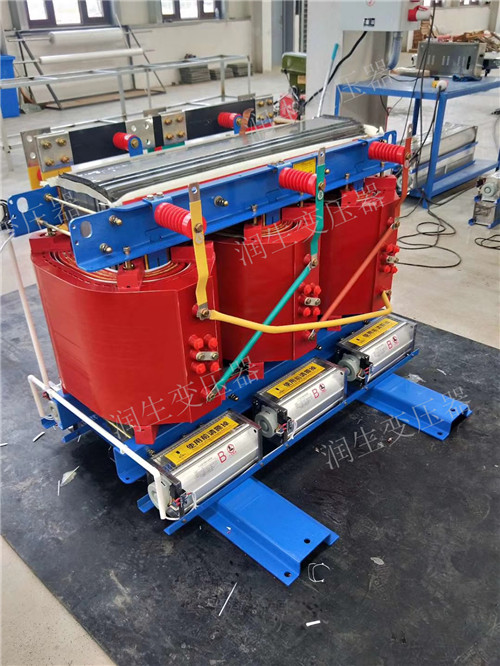

SCB10-630KVA干式變壓器
- 產品介紹
■技術參數
產品型號： 帶機箱SG 不帶機箱：SBK
|
輸入電壓:2000V以下任意 |
額定電壓±10% |
環境溫度 |
-15℃-+40℃ |
|
輸出電壓:2000V以下任意 |
額定電壓+5%(空載) |
海拔高度 |
<1000m |
|
輸入電流： 輸出電流 |
效率≥95% |
相對濕度 |
<90% |
|
波形失真 |
無附加波形失真 |
安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它爆炸性和腐蝕性介質. |
|
|
功能 |
帶機箱配置：具有輸入電壓、輸出電壓、電流指示 可根據需求配置保護開關 |
||
|
保護 |
具有過流保護可長期無人值守工作 |
||
|
絕緣電阻 |
≥50M |
||
|
電氣強度 |
工頻正弦電壓2000V歷時1分鐘無擊穿及閃絡現象 |
凡不符合上述規定的特殊使用條件,應由使用單位和我廠協商確定 |
|
|
過載能力 |
二倍的額定電流,維持1分鐘 |
||
■規格型號及安裝尺寸
|
規 格 |
輸入電壓 |
輸出電壓 |
不帶外殼產品尺寸/重量 |
帶外殼尺寸/重量 |
|
SG-5 KVA |
660V |
380V |
30×15×25/35 |
45×25×30/56 |
|
SG-6KVA |
30×16×25/40 |
45×25×30/64 |
||
|
SG-7KVA |
35×15×30/45 |
50×25×35/80 |
||
|
SG-8KVA |
35×16×30/55 |
50×25×35/80 |
||
|
SG-10KVA |
42×21×42/90 |
60×32×65/130 |
||
|
SG-15KVA |
52×24×52/135 |
70×35×77/185 |
||
|
SG-20KVA |
52×24×52/180 |
70×35×77/220 |
||
|
SG-30KVA |
55×28×65/220 |
80×40×87/260 |
||
|
SG-40KVA |
61×30×65/265 |
90×50×95/320 |
||
|
SG-50KVA |
61×30×65/295 |
90×50×95/360 |
||
|
SG-60KVA |
70×32×66/370 |
100×50×105/440 |
||
|
SG-80KVA |
70×32×67/450 |
100×50×105/530 |
||
|
SG-100KVA |
75×35×68/490 |
100×50×105/570 |
||
|
SG-120KVA |
75×35×68 |
100×50×105/600 |
||
|
SG-150KVA |
85×37×68 |
120×65×115/690 |
||
|
SG-180KVA |
95×45×83 |
120×65×115/930 |
||
|
SG-200KVA |
95×45×83 |
120×65×115/1010 |
||
|
SG-250KVA |
95×45×83 |
120×65×115/1180 |
||
|
SG-300KVA |
105×45×95 |
120×70×125/1450 |
||
|
SG-320KVA |
105×45×95 |
130×50×135/1490 |
||
|
SG-350KVA |
105×45×95 |
130×50×135/1600 |
||
|
SG-400KVA |
115×55×105 |
140×60×145/1700 |
