SCB14-500KVA干式變壓器
- 產品介紹

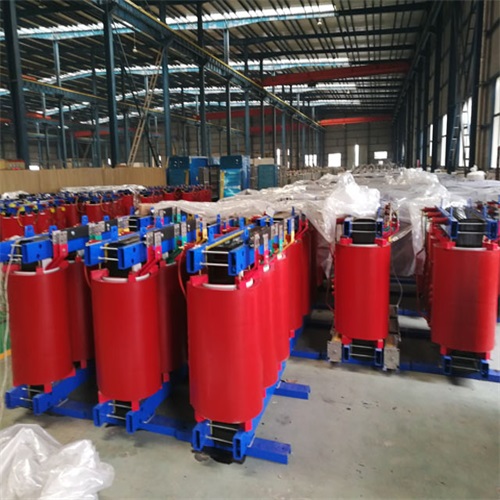

SCB14-500KVA干式變壓器核心解析
一、產品定位與技術特征
SCB14-500KVA干式變壓器是新一代高效節能電力設備，采用三相環氧樹脂澆注型銅箔繞組結構，符合GB 20052-2020二級能效標準，專為中小型工廠、商業綜合體、分布式光伏電站等500kW級負荷場景設計。其核心優勢體現在：
高效節能：空載損耗僅0.68kW，負載損耗6.9kW，較SCB10系列降低35%，全年節省電費超5000元(工業電價0.8元/度，負載率60%)。
安全可靠：F級絕緣系統耐火極限達155℃，通過UL94 V0阻燃認證，杜絕油浸式變壓器火災隱患;IP54防護等級適應沿海鹽霧、內陸沙塵等復雜環境。
抗短路能力強：銅箔繞組抗短路能力達25倍額定電流，實測10kA短路沖擊后繞組變形率僅0.3%，遠低于行業平均1.5%的水平。
二、關鍵技術參數
基礎參數
額定容量：500KVA
電壓等級：10/0.4kV(支持±2×2.5%分接調節)
聯結組標號：Dyn11(抑制三次諧波，保障三相負荷均衡)
冷卻方式：自然空氣冷卻(AN)或強制風冷(AF，容量提升10%-15%)
性能指標
損耗：空載損耗≤0.7kW，負載損耗≤6.9kW(符合二級能效標準)
絕緣等級：F級(最高允許溫度155℃)
防護等級：IP54(防塵防水，可選IP67戶外型)
噪聲水平：≤55dB(距變壓器1m處)
結構特征

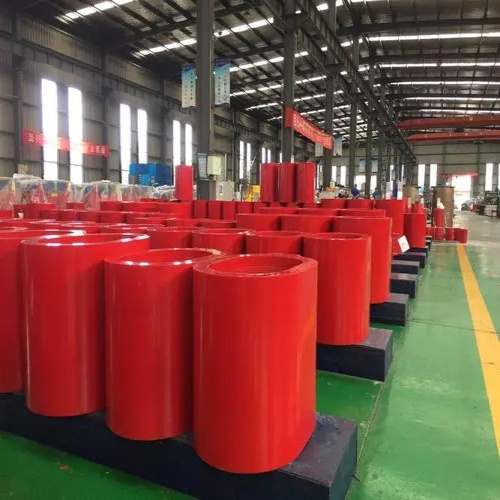

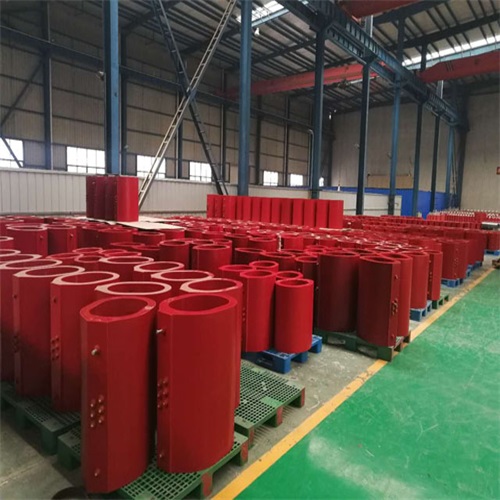

繞組形式：純度≥99.9%無氧銅箔繞組，導電率提升5%，直流電阻降低8%。
澆注工藝：環氧樹脂澆注體耐壓強度≥20kV/min，局部放電量≤5pC。
體積重量：體積僅0.8m3，重量1.2噸，較同容量油浸式變壓器減少40%占地面積。
三、典型應用場景
工業配電
鋼鐵、化工、電解鋁等高耗能企業，作為主變壓器承擔電力傳輸與電壓變換，降低線損與變壓器損耗。
案例：江蘇某工業園區采用SCB14-500KVA后，年節電量達120萬度，減少CO?排放約960噸。
商業建筑
購物中心、寫字樓等場所的配電系統，通過Dyn11聯結組別抑制三次諧波，提升電能質量。
新能源領域
分布式光伏電站的集電系統，適應電壓波動(分接范圍±5%)與諧波干擾(THD≤5%)。
四、選型與安裝要點
選型依據
負載特性：若負載波動頻繁，優先選擇分接范圍±2×2.5%的型號，提升電壓調節靈活性。
環境條件：高海拔地區(>1000m)需降容使用(每升高100m降容1%)，或定制高原型變壓器。
能效要求：二級能效產品可申請20%地方節能補貼，投資回收期縮短至3.5年。
安裝規范
基礎要求：混凝土基座水平誤差≤0.2%，底部鋪設5mm厚橡膠減震墊，降低振動噪聲。
通風間距：頂部與天花板間距≥1.5m，四周預留≥1m操作空間，確保風冷效率。
防護措施：戶外安裝時配置IP67防護外殼，防止雨水侵入;沿海地區需加裝防鹽霧涂層。
五、運維與故障處理
日常維護
溫度監測：每月檢測繞組熱點溫度(≤140℃)，異常時檢查負載率與冷卻系統。
清潔保養：每季度清理變壓器表面灰塵，防止絕緣性能下降。
油質檢測：雖為干式變壓器，但需每年檢測環氧樹脂澆注體絕緣性能(耐壓強度≥20kV/min)。
常見故障處理
溫度超限：繞組溫度≥130℃時觸發報警，需立即減載并檢查冷卻風扇(風冷型)或油泵(強油循環型)運行狀態。
局部放電：若局部放電量>5pC，需返廠檢修澆注體缺陷。
噪聲異常：噪聲≥65dB時檢查鐵芯緊固螺栓是否松動，或繞組是否存在機械應力。
六、市場競爭力分析
成本效益
初始投資約7萬元/臺，較SCB10系列高10%-15%，但5年總擁有成本(TCO)低20%-25%(因節能與維護成本降低)。
品牌對比
江蘇巨力、山東潤生等廠商產品性能接近，但江蘇巨力在定制化服務(如高原型、防腐蝕型)與交付周期(15天)上更具優勢。
政策紅利
符合《電力變壓器能效提升計劃(2021-2023年)》要求，可申請地方節能補貼(部分地區補貼比例達設備投資的20%)。
