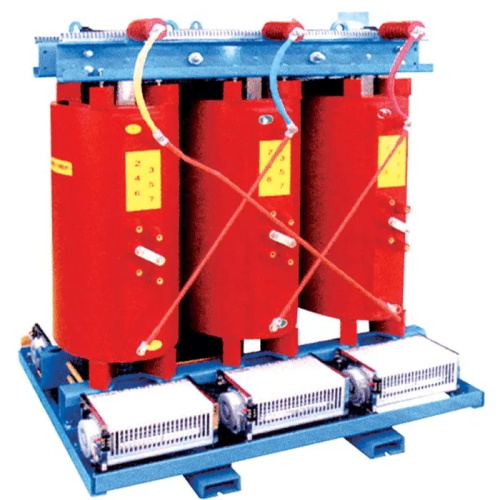

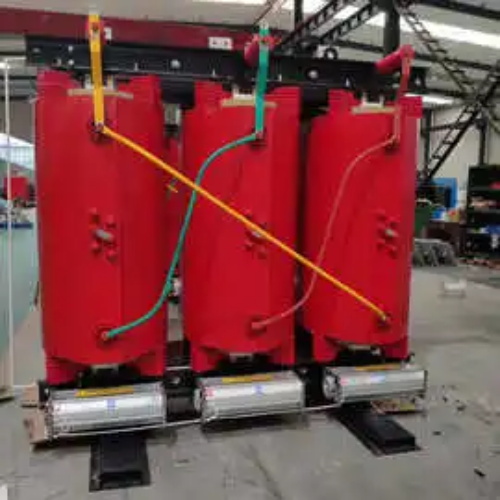

SCBH15非晶合金變壓器深度解析

SCBH15非晶合金變壓器是當代先進的節能型干式變壓器，采用非晶合金材料作為鐵芯，結合環氧樹脂澆注技術，具有高效節能、安全可靠、環保耐用等特點。以下從定義與材料特性、結構特點、性能參數、市場應用四方面詳細解析：

一、定義與材料特性

1. 定義：SCBH15非晶合金變壓器是利用超急冷技術制造的節能型變壓器，鐵芯由非晶合金帶材卷制而成，具有各向同性的軟磁特性，磁化功率小，磁滯損耗低。
2. 材料優勢：
   • 非晶合金鐵芯：由鐵、鈷、硼、硅等元素經急速冷卻形成無定形結構，電阻率為硅鋼片的3-6倍，渦流損耗僅為硅鋼片的20%-30%。
   • 環氧樹脂澆注：線圈采用H級高強度漆包線或銅箔繞制，經真空壓力澆注，機械強度高，抗短路能力強。

二、結構特點

1. 鐵芯結構：
   • 三相五柱式：鐵芯采用矩形截面、三框三柱式結構，旁注流過零序磁通，抗短路能力強。
   • 全封裝處理：鐵芯通過樹脂和耐高溫硅膠封裝，防止銹蝕和非晶合金碎片脫落。
2. 線圈工藝：
   • 高壓線圈：H級高強度漆包線繞制，耐溫180℃。
   • 低壓線圈：200kVA及以上容量采用銅箔繞制，降低電阻損耗。
3. 冷卻與防護：
   • 自冷設計：預留縱向通風道，可配備強迫風冷裝置，提高輸出容量20%。
   • 防護等級：IP20、IP23等，外殼材料可選鋁合金、冷軋鋼板或不銹鋼。
4. 智能溫控：
   • 溫控器：內置鉑電阻（Pt100），監測繞組溫升，自動啟停冷卻風機，具備故障報警、超溫報警和跳閘功能。

三、性能參數

四、市場應用

1. 適用場景：
   • 高層建筑：作為負荷中心的配電設備，直接運行于樓宇內部。
   • 商業中心：為商場、酒店等場所提供穩定電力支持。
   • 交通樞紐：機場、車站、地鐵等場所，適應高密度負荷需求。
   • 工業領域：石油平臺、工礦企業等，特別適用于易燃易爆環境。
   • 發電廠：作為升壓或降壓變壓器，優化電力傳輸效率。
2. 用戶價值：
   • 節能降本：低損耗設計顯著降低全生命周期成本。
   • 安全可靠：無油設計，防火防爆，適應惡劣環境。
   • 環保合規：符合綠色電網建設要求，助力碳中和。

五、總結

SCBH15非晶合金變壓器通過非晶合金材料與先進工藝的結合，實現了高效節能、安全可靠、環保耐用的性能升級。其廣泛的應用領域和顯著的經濟效益，使其成為電力系統中替代傳統干式變壓器的理想選擇。
