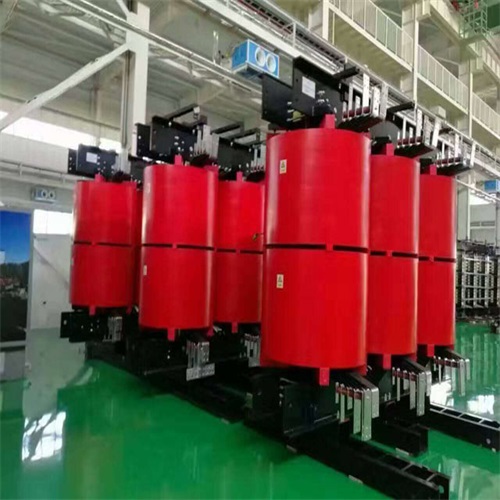

SCB13干式變壓器是一種高效節能的配電變壓器，采用優質硅鋼片和低損耗繞組設計，符合中國國家標準GB 20052-2020中2級能效要求(部分產品可達1級能效)。其空載損耗較SCB10型降低約25%，負載損耗降低約15%，具有防火、防爆、低噪聲、免維護等優點，廣泛應用于商業建筑、工業廠房、數據中心、新能源電站等場景。以下是具體應用案例及分析：

　　一、商業建筑領域：大型購物中心節能改造

　　案例背景

　　某一線城市核心商圈的購物中心，建筑面積25萬平方米，原有變壓器為SCB10型(2000kVA×2臺)，運行10年后能效下降，空載損耗達3.2kW/臺(設計值2.8kW)，負載損耗達22kW/臺(設計值20kW)。2021年進行節能改造，替換為SCB13型變壓器。

　　改造方案

　　設備選型：選用2臺SCB13-2000kVA/10kV干式變壓器，空載損耗2.4kW/臺，負載損耗18.5kW/臺。

　　安裝方式：采用自然冷卻(AN)方式，室內安裝于專用變壓器室，配備智能溫控系統。

　　并網運行：與原有SCB10變壓器并聯運行，逐步淘汰老舊設備。

　　節能效果

　　年節電量計算(按8760小時運行，負載率70%)：

　　SCB10單臺年損耗 = (3.2kW×8760h) + (22kW×70%×8760h) = 16.1萬kWh;

　　SCB13單臺年損耗 = (2.4kW×8760h) + (18.5kW×70%×8760h) = 13.3萬kWh;

　　單臺年節電 = 16.1 - 13.3 = 2.8萬kWh;

　　兩臺年節電 = 2.8×2 = 5.6萬kWh，按電價0.8元/kWh計算，年節省電費4.48萬元。

　　投資回收期：改造總成本約40萬元(含設備、安裝、調試)，回收期約9年，若考慮電價上漲和設備壽命延長(SCB13設計壽命≥30年)，實際回收期更短。

　　二、工業領域：汽車制造廠供電系統升級

　　案例背景

　　某新能源汽車制造廠，生產線對電壓穩定性要求極高(電壓波動≤±1%)，原有SCB10型變壓器(1600kVA×4臺)在夏季高溫時段頻繁過載，導致電壓波動超標，影響焊接機器人精度。2022年升級為SCB13型變壓器，并優化冷卻系統。

　　升級方案

　　設備選型：選用4臺SCB13-1600kVA/10kV干式變壓器，空載損耗1.8kW/臺，負載損耗15kW/臺。

　　冷卻優化：采用強迫風冷(AF)方式，配置雙風機(一用一備)，在負載率90%時溫升≤80K。

　　智能監控：加裝在線監測系統，實時采集溫度、電壓、電流數據，異常時自動報警。

　　運行效果

　　電壓穩定性：升級后電壓波動≤±0.5%，焊接合格率從92%提升至98%。

　　過載能力：SCB13型變壓器在120%負載下可連續運行2小時，滿足生產線突發高負荷需求。

　　維護成本：免維護設計使年維護費用從8萬元/臺降至2萬元/臺，4臺設備年節省24萬元。

　　三、數據中心領域：高可靠性供電保障

　　案例背景

　　某云計算數據中心，總容量10MV·A，原有變壓器為SCB10型(2500kVA×4臺)，因能效低導致機房PUE(電源使用效率)達1.65(行業標桿≤1.4)。2023年替換為SCB13型變壓器，并優化配電架構。

　　改造方案

　　設備選型：選用4臺SCB13-2500kVA/10kV干式變壓器，空載損耗3.0kW/臺，負載損耗24kW/臺。

　　配電優化：采用“2N冗余”設計，兩臺運行、兩臺備用，確保供電可靠性≥99.999%。

　　節能措施：配套安裝智能電容補償裝置，功率因數從0.85提升至0.95，減少無功損耗。

　　節能與經濟性

　　PUE改善：改造后PUE降至1.42，年節電量約300萬kWh(按數據中心年耗電2000萬kWh計算)，節省電費240萬元。

　　碳減排：年減少CO?排放約2500噸(按0.83kgCO?/kWh計算)，符合綠色數據中心認證要求。

　　四、新能源領域：光伏電站配套變壓器

　　案例背景

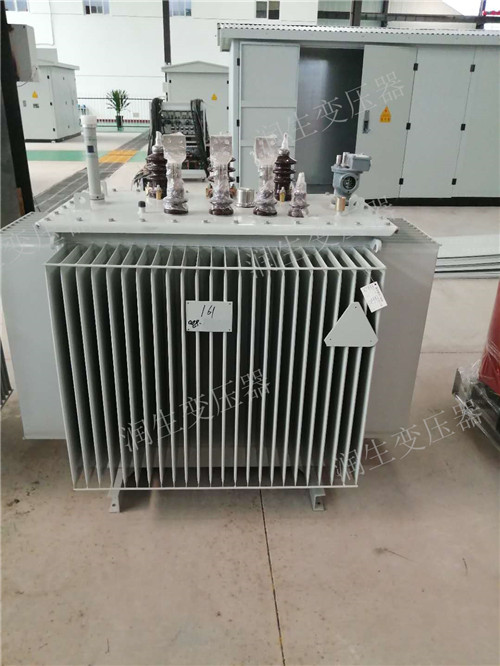

　　某50MW光伏電站，原使用油浸式變壓器(S11型)，因地處沙漠地區，沙塵暴頻繁導致設備故障率高達20%/年。2021年改用SCB13干式變壓器，解決環境適應性問題。

　　改造方案

　　設備選型：選用10臺SCB13-5000kVA/35kV干式變壓器，防護等級IP55(防塵防水)，適應-30℃~+50℃極端環境。

　　安裝方式：戶外安裝于混凝土基座上，頂部加裝防雨棚，底部設置排沙溝。

　　智能保護：配置溫度傳感器和過載保護裝置，超溫時自動降載運行。

　　運行效果

　　故障率下降：改造后年故障率降至2%以下，維護成本減少80%。

　　發電效率提升：干式變壓器無油污泄漏風險，避免因絕緣污染導致的效率損失，年發電量增加約1.5%。

　　五、特殊場景：地鐵牽引供電系統

　　案例背景

　　某城市地鐵2號線，牽引變電站原使用SCB10型變壓器(3150kVA×2臺)，因振動大(噪聲≥70dB)、散熱差導致頻繁停機檢修。2022年更換為SCB13型變壓器，并優化減振設計。

　　改造方案

　　設備選型：選用2臺SCB13-3150kVA/35kV干式變壓器，采用低噪聲設計(噪聲≤55dB@1m)。

　　減振措施：變壓器底部安裝橡膠減振墊，振動加速度降低60%。

　　散熱優化：繞組內部預埋軸向氣道，表面涂覆高輻射率涂層，溫升較原設備降低10K。

　　運行效果

　　可靠性提升：改造后年停機時間從48小時降至8小時，列車準點率提高至99.9%。

　　乘客體驗改善：站臺噪聲從70dB降至55dB，符合《城市軌道交通環境噪聲控制標準》(GB 3096-2008)。

　　六、選型與應用建議

　　容量匹配：根據負載計算容量，建議負載率≤85%，避免長期過載運行。

　　冷卻方式選擇：

　　自然冷卻(AN)：適用于容量≤1600kVA、負載率≤80%的場景。

　　強迫風冷(AF)：容量1600kVA~3150kVA、負載率≥90%時優先選用。

　　防護等級：戶外或潮濕環境需選擇IP55及以上防護等級，防止灰塵和水分侵入。

　　智能監控：推薦配置在線監測系統，實時反饋溫度、局部放電等關鍵參數，提前預警故障。

　　能效等級：優先選擇1級能效產品(如SCB18)，但SCB13在性價比上仍具優勢，適合預算有限的項目。

　　結語

　　SCB13干式變壓器憑借其高效節能、環境適應性強、維護成本低等優勢，已成為商業建筑、工業、數據中心、新能源等領域的首選配電設備。通過合理選型和優化設計，可顯著降低運行成本、提升供電可靠性，助力碳中和目標實現。未來，隨著智能電網和新能源的發展，SCB13將向更高能效、更智能化方向演進，為各行業提供更優質的電力解決方案。
