S20油浸式變壓器參數表

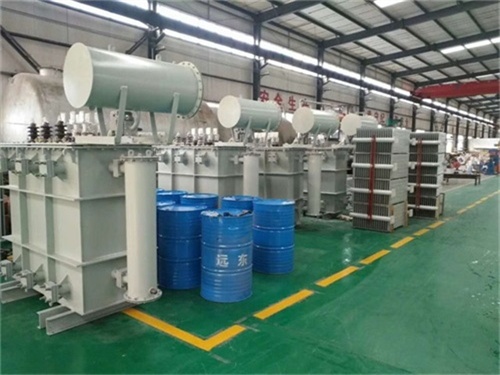

- 產品介紹
以下是S20油浸式變壓器 的典型參數表及關鍵技術說明，基于中國國家標準 GB 20052-2020《電力變壓器能效限定值及能效等級》(1級能效標準)整理，適用于10kV電壓等級的配電變壓器：

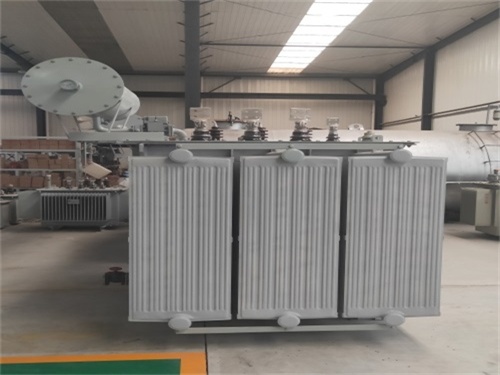

一、S20油浸式變壓器核心參數表
| 參數類別 | 典型值（以10kV/630kVA為例） | 備注 |
|---|---|---|
| 額定容量 | 630kVA（可定制范圍：100kVA~3150kVA） | 根據用戶需求提供不同容量規格。 |
| 電壓組合 | 10±2×2.5%/0.4kV | 高壓側分接范圍±5%，低壓側固定0.4kV（可定制其他電壓等級）。 |
| 聯結組標號 | Dyn11或Yyn0 | 常見Dyn11（抑制高次諧波），Yyn0適用于特定場景（如照明負載）。 |
| 冷卻方式 | ONAN（自然油循環自然冷卻） | 可選ONAF（自然油循環風冷）或OFAF（強迫油循環風冷）用于大容量型號。 |
| 頻率 | 50Hz | 適配中國電網標準。 |
| 空載損耗（P?） | ≤680W（1級能效標準） | 較S13型降低約20%，較S11型降低約30%。 |
| 負載損耗（P?，75℃） | ≤6600W（1級能效標準） | 較S13型降低約8%，較S11型降低約12%。 |
| 短路阻抗（Uk%） | 4.0%~6.0%（默認4.5%） | 根據系統需求調整，高阻抗可限制短路電流。 |
| 絕緣等級 | F級（155℃） | 繞組溫升限值100K，油頂層溫升60K。 |
| 噪聲水平（dB） | ≤55（距變壓器1m處） | 符合GB/T 1094.10-2003標準，低噪聲設計。 |
| 局部放電量（pC） | ≤5（1.1Um下） | 優于S13型（≤10pC），絕緣可靠性更高。 |
| 外形尺寸 | 約2200×1200×1800（長×寬×高） | 具體尺寸因容量和設計略有差異，需參考廠家圖紙。 |
| 總重量 | 約2800（含油） | 含變壓器油（約800kg）及絕緣材料。 |
二、關鍵參數解析與對比
1. 能效等級對比(以630kVA為例)
能效等級 空載損耗(W) 負載損耗(75℃，W) 節能比例(S20 vs S11)
S20(1級) ≤680 ≤6600 空載↓30%，負載↓12%
S13(2級) ≤850 ≤7100 -
S11(3級) ≤970 ≤7500 -
節能效益：
年運行8760小時，負載率70%，電價0.8元/kWh時：
S20年損耗電量 = (680W×8760h + 6600W×70%×8760h)/1000 = 4.7萬kWh;
S11年損耗電量 = (970W×8760h + 7500W×70%×8760h)/1000 = 6.7萬kWh;
年節電量 = 2萬kWh，節省電費1.6萬元。
2. 短路阻抗(Uk%)選擇
默認4.5%：適用于大多數配電系統，平衡電壓調整率和短路電流限制。
高阻抗(6%)：用于短路電流較大的系統(如多變壓器并聯)，但會增加負載損耗。
低阻抗(4%)：適用于長距離輸電，減少電壓降，但需校驗短路電流承受能力。

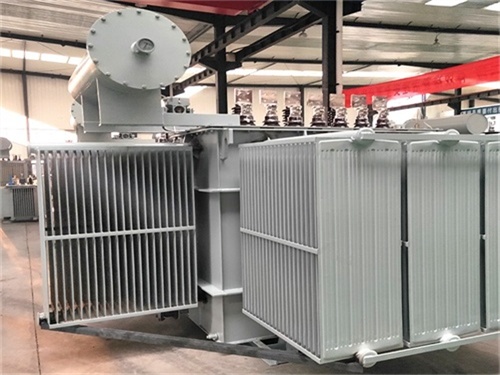

3. 冷卻方式選型
冷卻方式 適用場景 優勢 劣勢
ONAN 容量≤1600kVA，負載率≤80% 結構簡單，維護成本低 高負載時溫升較高

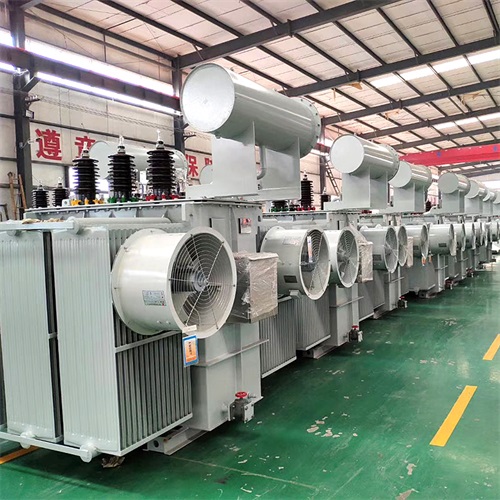

ONAF 容量1600kVA~2500kVA，負載率≤90% 散熱效率提升30%，適合中等負載 需增加風機，噪聲略增
OFAF 容量≥2500kVA，高負載或環境溫度高場景 散熱效率提升50%，適合重載 結構復雜，成本高，維護量大
三、選型與使用建議
能效驗證
要求供應商提供 中國節能產品認證證書(CECP) 或 能效標識備案號，確保符合GB 20052-2020標準。
示例：通過國家市場監督管理總局“全國認證認可信息公共服務平臺”查詢證書有效性。
負載匹配原則
輕載場景(負載率<40%)：優先選S20，其低空載損耗優勢突出(如農村電網、夜間低負載工業)。
重載場景(負載率>70%)：S20的負載損耗優勢更明顯(如24小時連續運行的工廠、數據中心)。
波動負載：可配置 有載調壓開關(OLTC)，動態調整電壓，進一步節能。
運維管理要點
油樣檢測：每3年取油樣檢測微水(≤20ppm)、含氣量(≤1%)、介損(tanδ≤0.5%)，預防絕緣老化。
負荷監測：安裝智能電表，實時跟蹤負載率，避免長期過載(建議≤80%額定容量)。
防滲漏檢查：定期檢查油箱密封性，避免絕緣油泄漏導致能效下降。
四、典型應用場景
城鄉電網改造：替代老舊S9/S11變壓器，降低線損，提升供電質量。
工業配電：鋼鐵、化工、水泥等連續生產行業，24小時運行下節能效果顯著。
新能源領域：光伏電站、風電場的箱式變電站配套，提升整體發電效率。
商業建筑：數據中心、醫院、商場等對供電可靠性要求高的場景，配合UPS系統使用。
結語
S20油浸式變壓器通過優化鐵芯材料(如高導磁硅鋼片)、繞組設計(銅箔繞制)和制造工藝(真空浸漬)，實現了空載損耗降低30%、負載損耗降低12%的顯著節能效果。選型時需結合負載特性、成本預算及能效政策要求，優先選擇通過國家認證的產品，并配套智能運維系統，以最大化投資回報和節能效益。
