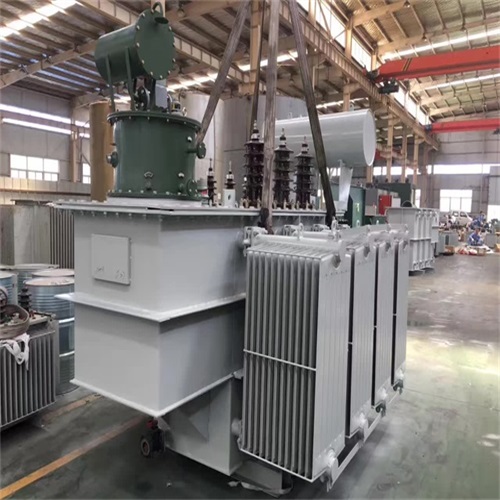

S22油浸式變壓器作為新一代節能型變壓器，其結構設計在S20基礎上進一步優化，各部分占比更趨合理，以提升能效、降低損耗并增強可靠性。以下從核心部件、輔助系統及材料占比三個維度，詳細分析其結構占比及設計特點：

　　一、核心部件占比(按體積或重量)

　　核心部件是變壓器實現電能轉換的主體，其占比直接影響性能與成本。

　　鐵芯(約30%~35%)

　　功能：構成磁路，減少磁阻和渦流損耗。

　　材料：采用高導磁率、低損耗的取向硅鋼片(如0.23mm或0.27mm厚)，部分型號使用非晶合金鐵芯(損耗更低，但成本較高)。

　　占比特點：

　　鐵芯體積占比約30%~35%，重量占比更高(因硅鋼片密度大)。

　　S22通過優化鐵芯截面形狀(如階梯接縫、多級疊片)和退火工藝，降低空載損耗10%~15%。

　　繞組(約25%~30%)

　　功能：構成電路，實現電壓變換。

　　材料：高壓繞組采用銅導線或鋁導線(銅導性能更優，但成本高);低壓繞組多采用銅箔或鋁箔(散熱更好)。

　　占比特點：

　　繞組體積占比約25%~30%，重量占比與鐵芯接近(銅/鋁密度較高)。

　　S22通過采用自粘性換位導線和分段圓筒式繞組，減少負載損耗5%~8%，并提升抗短路能力。

　　絕緣油(約20%~25%)

　　功能：絕緣、散熱和滅弧。

　　材料：使用植物絕緣油或高燃點礦物油(如β油)，環保性優于傳統礦物油。

　　占比特點：

　　絕緣油體積占比約20%~25%(油箱容量決定)，重量占比因密度低(約0.9g/cm3)而較低。

　　S22通過優化油箱結構(如波紋片散熱)和油路設計，減少油量需求，同時提升散熱效率。

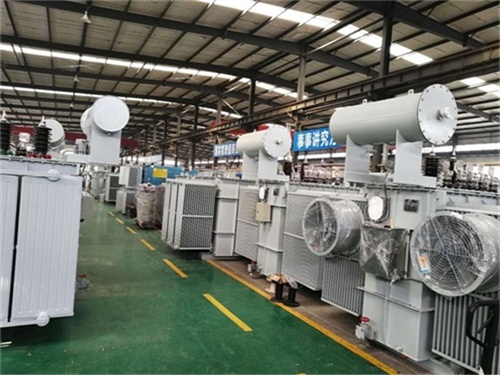

　　油箱及散熱器(約15%~20%)

　　功能：容納絕緣油并提供散熱表面。

　　材料：油箱采用低碳鋼板或不銹鋼板，散熱器為片式散熱器或管式散熱器。

　　占比特點：

　　油箱及散熱器體積占比約15%~20%，重量占比因材料密度高而顯著。

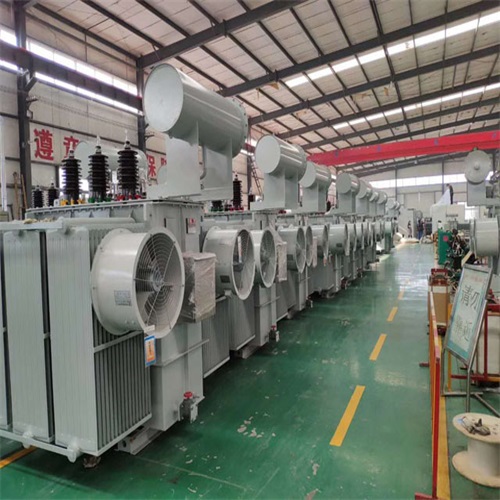

　　S22通過采用全密封結構和高效散熱器(如波紋片散熱器)，減少漏油風險并提升散熱面積。

　　二、輔助系統占比

　　輔助系統保障變壓器安全運行，其占比雖小但功能關鍵。

　　分接開關(約2%~3%)

　　功能：調整電壓比，適應電網波動。

　　類型：無載分接開關(需停電操作)或有載分接開關(可帶電操作)。

　　占比特點：

　　體積占比約2%~3%，重量占比更低。

　　S22優先采用真空有載分接開關，減少電弧和油污染，提升可靠性。

　　保護裝置(約1%~2%)

　　功能：監測和保護變壓器(如溫度計、壓力釋放閥、氣體繼電器)。

　　占比特點：

　　體積占比約1%~2%，但功能關鍵(如壓力釋放閥可防止油箱爆炸)。

　　S22配備智能保護裝置(如在線監測系統)，實時反饋運行狀態。

　　進出線裝置(約1%~2%)

　　功能：連接高壓/低壓電纜或母線。

　　類型：套管(高壓側)和低壓接線端子(低壓側)。

　　占比特點：

　　體積占比約1%~2%，需滿足絕緣和機械強度要求。

　　S22采用干式套管或復合套管，減少漏油風險并提升絕緣性能。

　　三、材料成本占比(按制造成本)

　　材料成本占比反映變壓器經濟性，S22通過優化材料選擇降低總成本。

　　硅鋼片(約35%~40%)

　　用途：鐵芯核心材料，成本占比最高。

　　優化：S22采用高牌號硅鋼片(如30QG120)，降低單位損耗，雖單價高但長期節能收益顯著。

　　銅/鋁(約25%~30%)

　　用途：繞組主要材料，銅導性能優但成本高。

　　優化：S22在高壓側優先用銅，低壓側根據負載需求選擇銅或鋁，平衡性能與成本。

　　絕緣油(約10%~15%)

　　用途：絕緣和散熱介質，環保型油成本較高。

　　優化：S22推廣植物絕緣油(可生物降解)，雖單價高但符合環保趨勢。

　　結構件(約15%~20%)

　　用途：油箱、散熱器、螺栓等，材料多為鋼或不銹鋼。

　　優化：S22通過輕量化設計(如薄鋼板油箱)和模塊化組裝，減少材料用量。

　　其他(約5%~10%)

　　用途：分接開關、保護裝置、密封件等。

　　優化：S22采用標準化配件和長壽命密封件，降低維護成本。

　　四、S22與S20占比對比

部件	S20占比（體積/重量）	S22占比優化	優化效果
鐵芯	35%~40%	降低至30%~35%（高牌號硅鋼片）	空載損耗減少10%~15%
繞組	30%~35%	降低至25%~30%（自粘性換位導線）	負載損耗減少5%~8%
絕緣油	25%~30%	降低至20%~25%（優化油箱結構）	油量減少10%~15%，散熱效率提升
油箱及散熱器	20%~25%	降低至15%~20%（高效散熱器）	重量減輕，散熱面積增加20%
輔助系統	5%~10%	維持或略降（智能化升級）	保護功能增強，維護成本降低

　　五、總結

　　S22油浸式變壓器通過優化核心部件占比(如鐵芯、繞組)和輔助系統設計，實現了能效提升與成本平衡：

　　核心部件：鐵芯和繞組占比降低，但材料性能升級(如高牌號硅鋼片、自粘性導線)，顯著減少損耗。

　　絕緣油：占比下降但散熱效率提升，配合環保型油符合綠色發展趨勢。

　　油箱及散熱器：占比優化減輕重量，同時通過高效散熱器提升散熱能力。

　　材料成本：硅鋼片和銅占比高，但通過節能收益可抵消初期成本增加。

　　建議：在選擇S22變壓器時，可根據負載特性(如連續運行或波動負載)和環保要求，優先配置高牌號鐵芯和環保絕緣油，以最大化長期效益。
