一. 概述

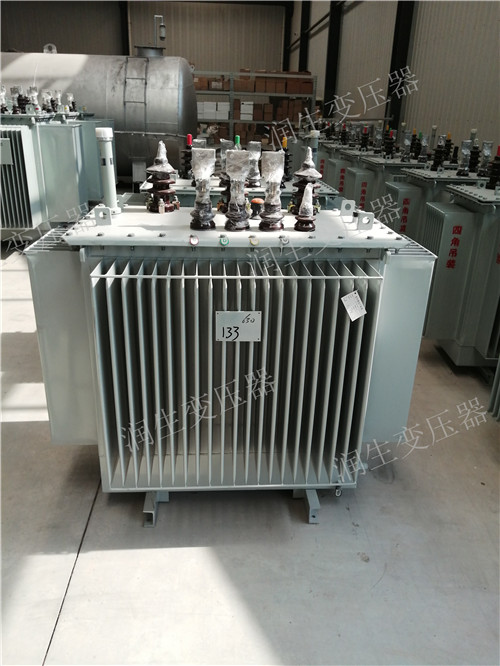

　　s13油浸式電力變壓器是我公司在原TDM型試驗變壓器的基礎上改進的最新換代產品。與傳統的試驗變壓器相比較，本系列產品具有如下特點：

　　1. 緣結構方面，根據變壓器油“距離效應”原理，采用多層次絕緣，把變壓器內的內絕緣分割成多路油道，從而提高絕緣程度，縮小了體積。

　　2. 解決了TDM系列變壓器的滲漏油問題，由于TDM系列變壓器無儲油器，所以當氣溫過高時，油膨脹后從油咀滲漏出來，而該系列產品將注油孔設在套管頂部，套管中油與器身中油相通。所以該套管除具有裝硅堆.短路桿和串激桿等功用外，還相當于變壓器儲油器。

　　3. 本系列產品采用金屬固定引線和均壓，從而消除了放電現象。

　　4. 漬箱結構緊湊，外觀新穎，體積小.重量輕。

　　5. 鐵芯為單框芯式，使用DQ型，0.30mm冷軋取向硅鋼片疊成，用新的特殊材料予以緊固，取代了傳統的穿芯螺桿。線圈為同心圓筒.多層塔式結構。

　　二. 主要技術指標

　　1. 輸入電壓 0-200V/0-400V

　　2. 額定高壓 0-400kV

　　3. 額定容量 0-200kVA

　　4. 產品種類及型號

　　交流 YDJ-X/Y

　　交直流 YDJZ-X/Y

　　交流串激 YDJC-X/Y

　　交直流串激 YDJCZ-X/Y

　　(X為輸出容量參數，單位為kVA;Y為輸出交流電壓參數，單位為kV。)

　　三.使用方法及注意事項

　　1. 按接線示意圖接好工作線，必須注意，使用該試驗變壓器時必須將“高壓尾”可靠接地。

　　2. 接通電源前，須先將操作箱(臺)調壓器調至零位。電源接通后，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電等待升壓。

　　3. 以1.5-2KV/S的速度沿順時針方向均勻旋轉調壓器手柄升壓，并密切注意儀表指示及被試品情況，當泄露電流過大或被試品擊穿時，過流保護繼電器會迅速切斷電源。

　　4. 試驗完畢，應勻速將調壓器調至零位。

　　5. 如試驗中發現電壓表指針擺動大，電流表指示數值急劇增加，或被試品冒煙、跳弧、有焦位和異常響聲時,應立即降壓、切斷電源、檢查原因。

　　6. 用YD系列產品作直流試驗時，須將高壓套管里的硅堆短路桿(D)和串激抽頭接線桿(C)旋松抽出，并用干凈的絕緣紙包好。作完直流試驗后作交流電壓試驗時,必須旋入兩短路桿。

　　7. 直流試驗時應加限流電阻和濾波電容，以防損壞硅堆。

　　8. 環境;溫度過高時，套管頂部可能有少量油溢出，系正常現象。當直流試驗時，若在套管的內壁出現明顯電暈，一般為少油現象，此時應取出短路桿，從其孔內用注射器予以補注合格的25#變壓器油。

　　9. s13油浸式電力變壓器串激使用時，必須注意操作箱的輸出端(A)、(X)與第一臺試驗變壓器輸出端(a)、(x)相應聯系，第一臺試驗變壓器的輸出端(A、X)與第二臺JT1上的試驗變壓器輸入端(a)、(x)相應聯接外，其殼體應與初級變壓器輸入相聯，第三臺JT2上的試驗變壓器輸入端(a)、(x)與第二臺JT1上的試驗變壓器套管頂部輸出端(A)、(X)相聯。
